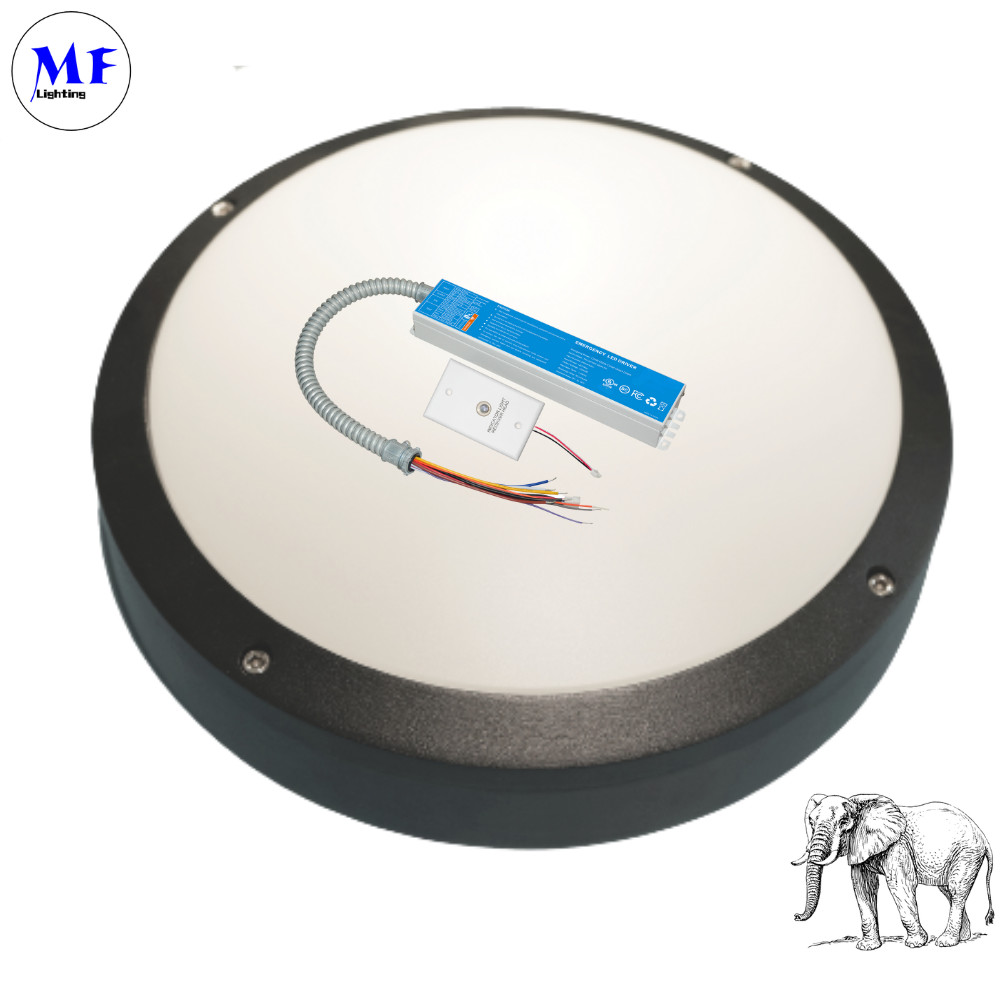

IP40 15W প্যানিক লাইট ব্যালস্ট উল তালিকাভুক্ত LED জরুরী ড্রাইভার সিলিং লাইটের জন্য

পণ্যের বর্ণনা

IP40 15W প্যানিক লাইট ব্যালাস্ট UL তালিকাভুক্ত LED জরুরী ড্রাইভার সিলিং লাইটের জন্য

পণ্য বিবরণ

বর্ণনা

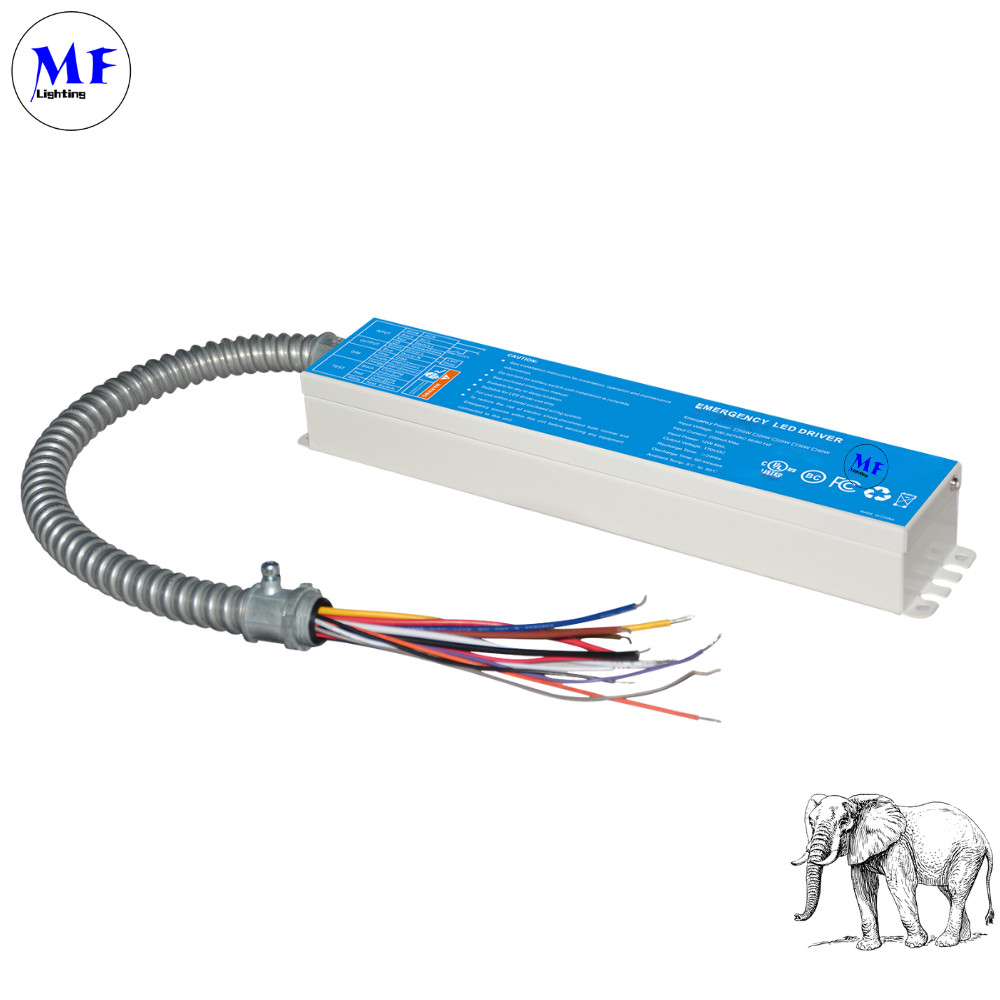

MF-EM-xxW-170 LED জরুরী ড্রাইভার হল একটি নির্ভরযোগ্য এবং বহুমুখী ব্যাকআপ পাওয়ার সমাধান যা AC পাওয়ার বিভ্রাটের সময় আলো বজায় রাখার জন্য ডিজাইন করা হয়েছে। UL924 এবং CSA C22.2 NO.141 স্ট্যান্ডার্ডগুলির সাথে সঙ্গতিপূর্ণ, এটি দীর্ঘস্থায়ী Li-ion ব্যাটারি দ্বারা চালিত স্থিতিশীল 170V DC আউটপুট সহ 15W থেকে 40W পর্যন্ত জরুরী পাওয়ার সরবরাহ করে যা 90 মিনিটের রানটাইম প্রদান করে। ড্রাইভারটিতে একটি স্ব-পরীক্ষা ফাংশন রয়েছে, যা সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করতে স্বয়ংক্রিয় 30-সেকেন্ড মাসিক পরীক্ষা এবং সম্পূর্ণ বার্ষিক ডিসচার্জ পরীক্ষা করে। এটি একাধিক নিয়ন্ত্রণ বিকল্প সমর্থন করে, যার মধ্যে রয়েছে 0-10V ডিমিং, TRIAC ডিমার এবং সেন্সর-ভিত্তিক (DC12V/AC120V) অপারেশন, যা এটিকে বিভিন্ন আলোর সেটআপের জন্য উপযুক্ত করে তোলে। একটি বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা (100-347V AC), অতিরিক্ত তাপমাত্রা সুরক্ষা এবং 5-বছরের ওয়ারেন্টি সহ, এটি স্থায়িত্ব এবং নিরাপত্তার জন্য তৈরি করা হয়েছে। কমপ্যাক্ট ডিজাইনে (12.01" × 2.36" × 1.57"), এটি বাণিজ্যিক, শিল্প এবং আবাসিক অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে জরুরী আলো অপরিহার্য।


সুবিধা:

नियामक সম্মতি
মার্কিন যুক্তরাষ্ট্র/কানাডার জন্য UL924 এবং CSA C22.2 NO.141 সার্টিফাইড, যা জরুরী আলো অ্যাপ্লিকেশনগুলিতে নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
বিস্তৃত পাওয়ার রেঞ্জ
170V DC সহ 15W-40W জরুরী আউটপুট অফার করে, বাণিজ্যিক/আবাসিক ব্যবহারের জন্য বিভিন্ন আলোর লোড সমর্থন করে।
স্মার্ট স্ব-পরীক্ষা
স্বয়ংক্রিয়ভাবে 30-সেকেন্ড মাসিক এবং সম্পূর্ণ বার্ষিক ডিসচার্জ পরীক্ষা করে, সক্রিয়ভাবে সিস্টেম বা ব্যাটারি সমস্যা সনাক্ত করে।
মাল্টি-কন্ট্রোল সামঞ্জস্যতা
নমনীয় আলো সমন্বয়ের জন্য 0-10V ডিমার, TRIAC ডিমার এবং DC12V/AC120V সেন্সরগুলির সাথে কাজ করে।
শক্তিশালী ব্যাটারি ব্যাকআপ
Li-ion ব্যাটারি 90-মিনিটের রানটাইম প্রদান করে 24-ঘণ্টা রিচার্জের সাথে, এছাড়াও নিরাপত্তার জন্য অতিরিক্ত তাপমাত্রা সুরক্ষা।
কমপ্যাক্ট এবং টেকসই
স্থান-সংরক্ষণ ডিজাইন (12.01"×2.36"×1.57") 5-বছরের ওয়ারেন্টি সহ, কঠোর পরিস্থিতিতে দীর্ঘমেয়াদী পারফরম্যান্সের জন্য তৈরি করা হয়েছে।

বৈশিষ্ট্য
মার্কিন যুক্তরাষ্ট্র এবং কানাডার জন্য UL তালিকাভুক্ত
UL924-এর তালিকাভুক্ত এবং CSA C22.2 NO.141-এর পরীক্ষা করা হয়েছে ফিল্ড বা ফ্যাক্টরি ইনস্টলেশন
উচ্চ ভোল্টেজ আউটপুট
কম শক্তি খরচ CEC সম্মতি
ধ্রুবক আউটপুট পাওয়ার
স্ব-পরীক্ষা
ব্যাটারি: অতিরিক্ত তাপমাত্রা সুরক্ষা


স্পেসিফিকেশন

​

ইনপুট ভোল্টেজ	100~347Vac,50/60Hz
ইনপুট কারেন্ট	200mAmax.
ইনপুট পাওয়ার রেটিং	12W সর্বোচ্চ।
আউটপুট ভোল্টেজ	170Vdc
জরুরী পাওয়ার	15W
রিচার্জ সময়	24 ঘন্টা
ডিসচার্জ সময়	90 মিনিট
ব্যাটারি	Li-ion 2500mAh-14.8V
ওয়ারেন্টি	5 বছর
আবাসিক তাপমাত্রা	32~122 F(0....+50 ºC)
ওজন	3.66 পাউন্ড (1.4 কেজি)
আইপি গ্রেড	IP40

​​

অপারেশন (সূচক অবস্থা)	মন্তব্য
সলিড রেড অন	সিস্টেম ওকে/এসি ওকে
ফ্ল্যাশিং রেড (1s চালু, 1s বন্ধ, চক্রাকারে)	ব্যাকআপ মাইক্রো ইনভার্টার কাজ করছেজরুরী মোড
ফ্ল্যাশিং রেড (0.5s চালু, 0.5s বন্ধ, চক্রাকারে)	ব্যাটারি সনাক্ত করা যায়নি, ব্যাটারি পরীক্ষা করুনসংযোগ

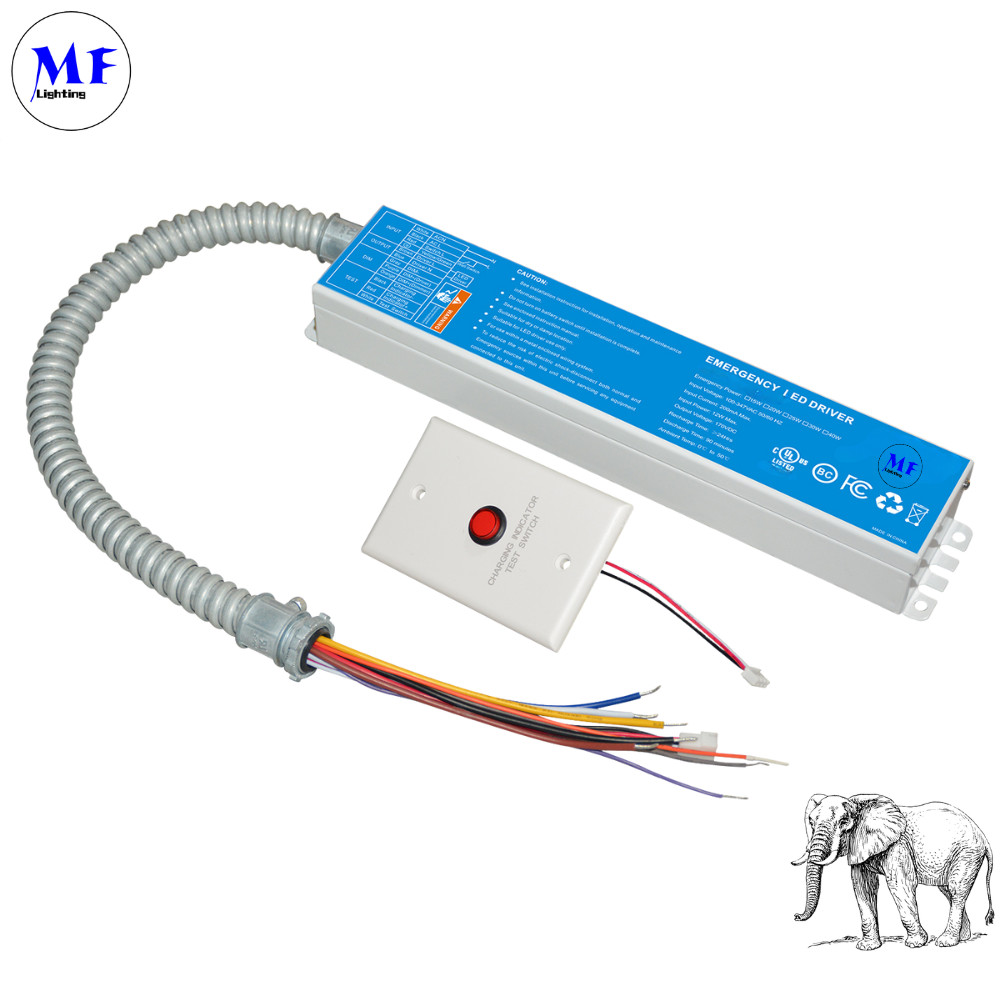

টেস্ট বাটন
0S
0S

​

বিভিন্ন আকার

​

মডেল নং.	আউটপুট                  ভোল্টেজ	জরুরী             পাওয়ার	ব্যাটারি প্রকার
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​স্ব-পরীক্ষা
এটিতে একটি কন্ট্রোল/মনিটর সার্কিট রয়েছে যা প্রতি মাসে একবার 30-সেকেন্ডের ডিসচার্জ পরীক্ষা এবং বছরে একবার ডিসচার্জ পরীক্ষা করবে। এই সময়ে, ইউনিটটি একটি এসি পাওয়ার ব্যর্থতার অনুকরণ করে এবং স্বয়ংক্রিয়ভাবে জরুরী মোডে চলে যায়। নিয়মিত পরীক্ষার সময়, ইউনিটটি LED লোড, ব্যাটারির ভোল্টেজ এবং জরুরী সময়কালের অপারেশন নিরীক্ষণ করবে, যদি ইউনিট কোনো সমস্যা সনাক্ত করে, তাহলে সূচকটি দ্রুত ফ্ল্যাশ করবে

ওয়্যারিং ডায়াগ্রাম

বেসিক এসি সংযোগ
সরাসরি এসি পাওয়ার ইনপুট (100-347V) থেকে জরুরী ড্রাইভারের মৌলিক তারের সংযোগ দেখায়
নিরপেক্ষ (AC-N) এবং লাইন (AC-L) সংযোগগুলি সঠিক গ্রাউন্ডিং সহ অন্তর্ভুক্ত করে
0-10V ডিমার সিস্টেম ইন্টিগ্রেশন
0-10V ডিমযোগ্য LED ড্রাইভারগুলির সাথে সংযোগ চিত্রিত করে
ডিম+ (বেগুনি) এবং ডিম- (গোলাপি) কন্ট্রোল লাইনের জন্য তারের বিবরণ
ডিমিং নিয়ন্ত্রণ সক্ষম করার সময় জরুরী কার্যকারিতা বজায় রাখে
TRIAC ডিমার সামঞ্জস্যতা
ফেজ-কাট (TRIAC) ডিমিং সিস্টেমের জন্য তারের সংযোগ প্রদর্শন করে
ডিমার হট (কালো), লোড (লাল), এবং নিরপেক্ষ (সাদা) তারের সঠিক সংযোগ দেখায়
নয়েজ কমানোর জন্য গ্রাউন্ডিং প্রয়োজনীয়তা অন্তর্ভুক্ত করে
ওয়াল সুইচ কন্ট্রোল সেটআপ
অন/অফ কন্ট্রোল তারের কনফিগারেশন সরবরাহ করে
জরুরী অপারেশন ক্ষমতা বজায় রাখে
নির্ভরযোগ্য অপারেশনের জন্য সঠিক সুইচ লেগ তারের সংযোগ দেখায়
DC12V সেন্সর ইন্টিগ্রেশন
নিম্ন-ভোল্টেজ সেন্সর সংযোগের বিস্তারিত (12V DC)
সেন্সর পাওয়ার তারের সংযোগ এবং ডিমিং কন্ট্রোল ইন্টারফেস চিত্রিত করে
জরুরী আলো ফাংশন রক্ষণাবেক্ষণ দেখায়
AC120V সেন্সর অ্যাপ্লিকেশন
লাইন-ভোল্টেজ সেন্সর ইনস্টলেশন কভার করে
সঠিক সেন্সর লোড তারের সংযোগ প্রদর্শন করে
জরুরী অপারেশন সার্কিট সুরক্ষা অন্তর্ভুক্ত করে

পরিমাপ

অ্যাপ্লিকেশন

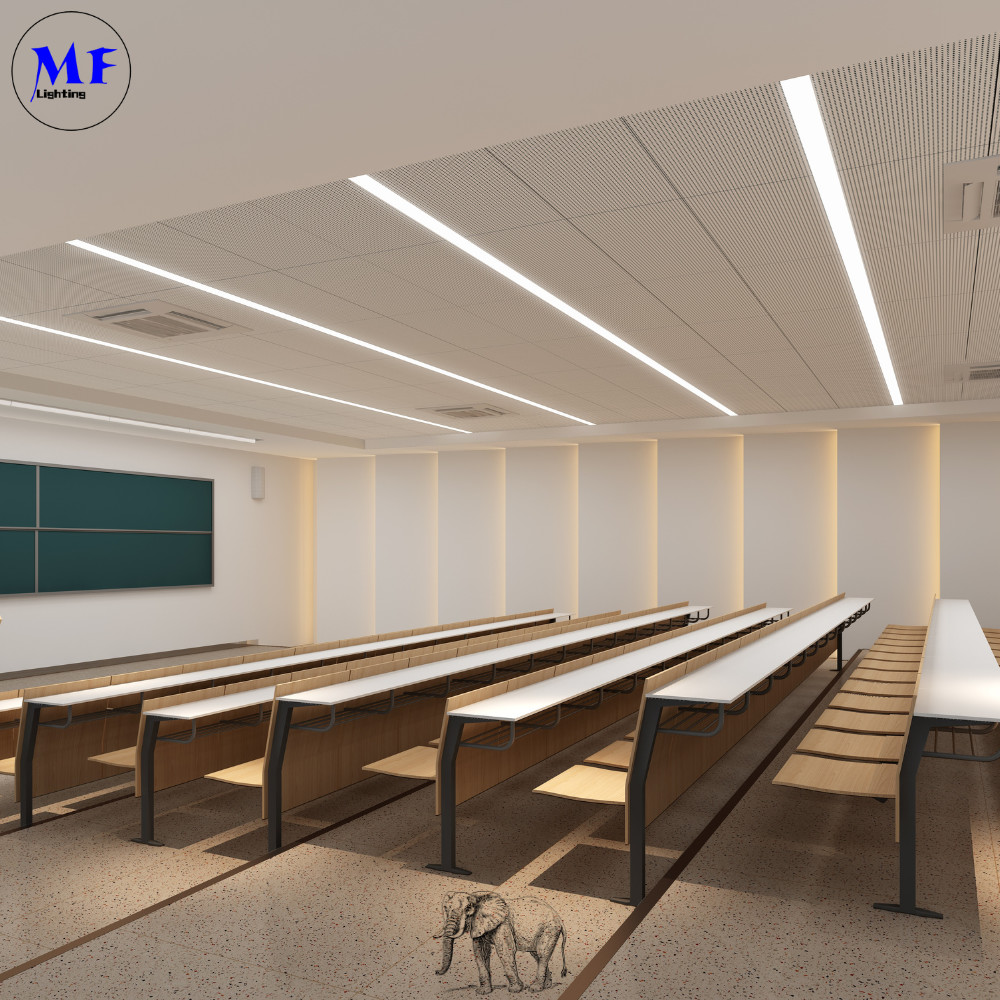

1. বাণিজ্যিক ও অফিস বিল্ডিং
দৃশ্যকল্প: করিডোর, সিঁড়ি এবং প্রস্থান চিহ্নে জরুরী আলো।
কনফিগারেশন: সাধারণত সহজ অন/অফ নিয়ন্ত্রণের জন্য ডায়াগ্রাম 2 (ওয়াল সুইচ) বা ডায়াগ্রাম 4 (নন-ডিমযোগ্য ওয়াল সুইচ) ব্যবহার করে।
কেন? পাওয়ার বিভ্রাটের সময় আলোকসজ্জা বজায় রেখে নিরাপত্তা বিধি (UL924) মেনে চলা নিশ্চিত করে।
2. খুচরা দোকান ও শোরুম
দৃশ্যকল্প: নিয়মিত পরিবেষ্টিত আলোর জন্য ডিমযোগ্য LED আলো।
কনফিগারেশন: মসৃণ ডিমিং নিয়ন্ত্রণের জন্য ডায়াগ্রাম 1 (0-10V ডিমার) বা ডায়াগ্রাম 5 (DC12V সেন্সর) ব্যবহার করে।
কেন? জরুরী আলো কার্যকারিতা নিশ্চিত করার সময় উজ্জ্বলতা সমন্বয় করার অনুমতি দেয়।
3. থিয়েটার, হোটেল ও রেস্টুরেন্ট
দৃশ্যকল্প: জরুরী ব্যাকআপ সহ মুড লাইটিং।
কনফিগারেশন: ফেজ-কাট ডিমিং সামঞ্জস্যের জন্য ডায়াগ্রাম 3 (TRIAC ডিমার) ব্যবহার করে।
কেন? জরুরী পাওয়ার ব্যাকআপ প্রদান করার সময় ঐতিহ্যবাহী ওয়াল ডিমার সমর্থন করে।
4. শিল্প ও গুদাম সুবিধা
দৃশ্যকল্প: জরুরী অপারেশন সহ উচ্চ-বে আলো।
কনফিগারেশন: মোশন-অ্যাক্টিভেটেড আলোর জন্য ডায়াগ্রাম 6 (AC120V সেন্সর) ব্যবহার করে।
কেন? নিরাপত্তা প্রয়োজনীয়তা পূরণ করার সময় সেন্সর নিয়ন্ত্রণের সাথে শক্তি দক্ষতা বাড়ায়।
5. আবাসিক ও স্মার্ট হোম
দৃশ্যকল্প: হলওয়ে বা গুরুত্বপূর্ণ এলাকায় জরুরী আলো।
কনফিগারেশন: অটোমেশনের জন্য ডায়াগ্রাম 2 (ওয়াল সুইচ) বা ডায়াগ্রাম 5 (DC12V সেন্সর) ব্যবহার করে।
কেন? নিরাপত্তা নিশ্চিত করার সময় হোম লাইটিং সিস্টেমের সাথে নির্বিঘ্ন সংহতকরণ প্রদান করে।
