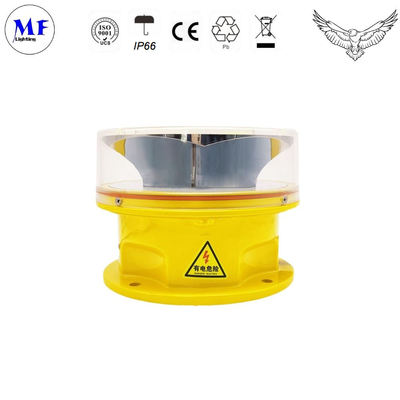

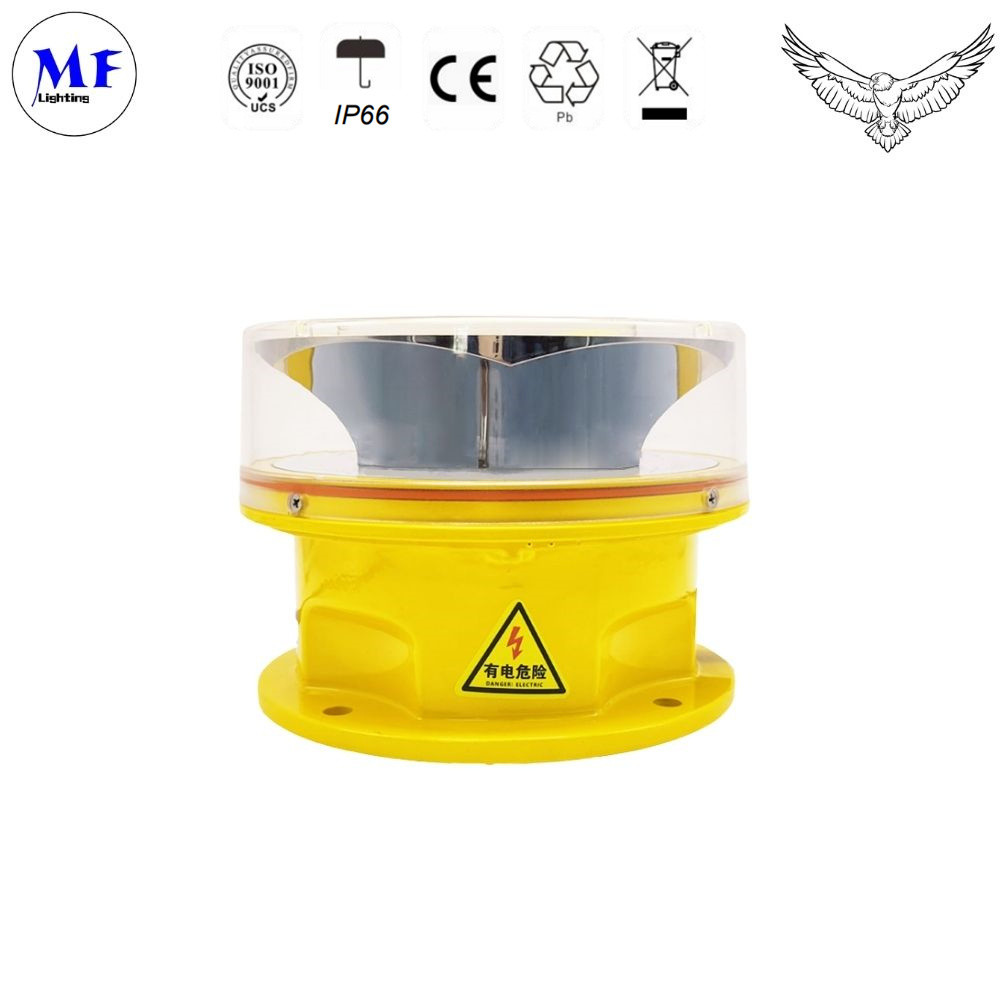

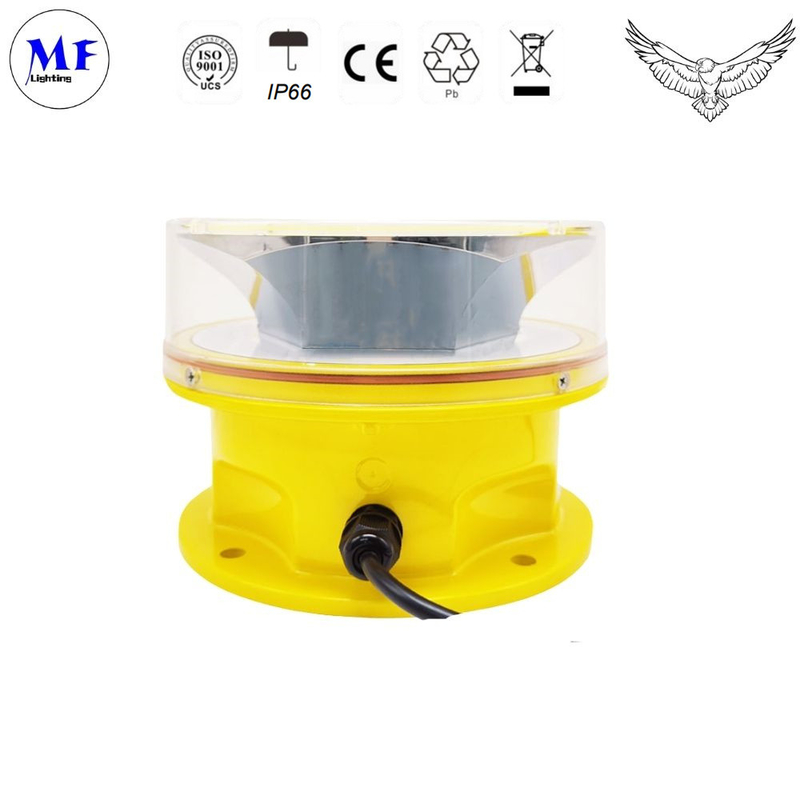

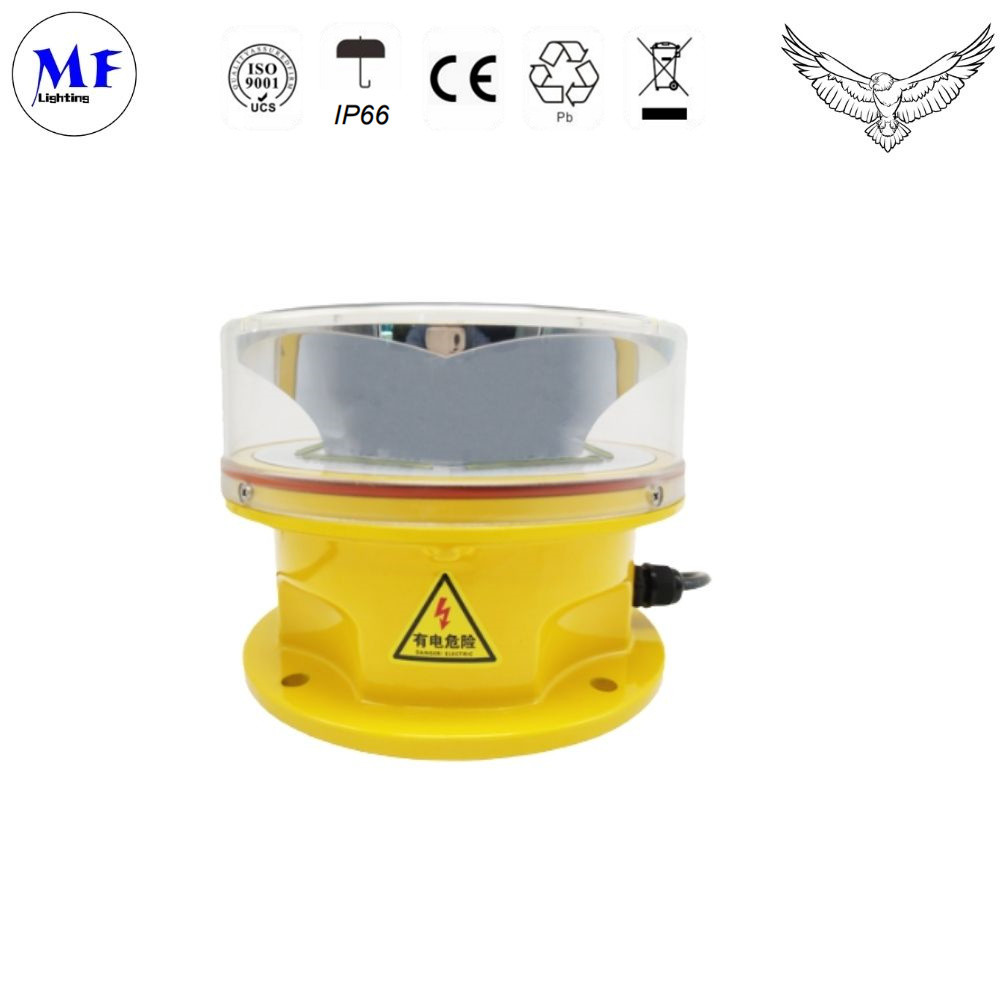

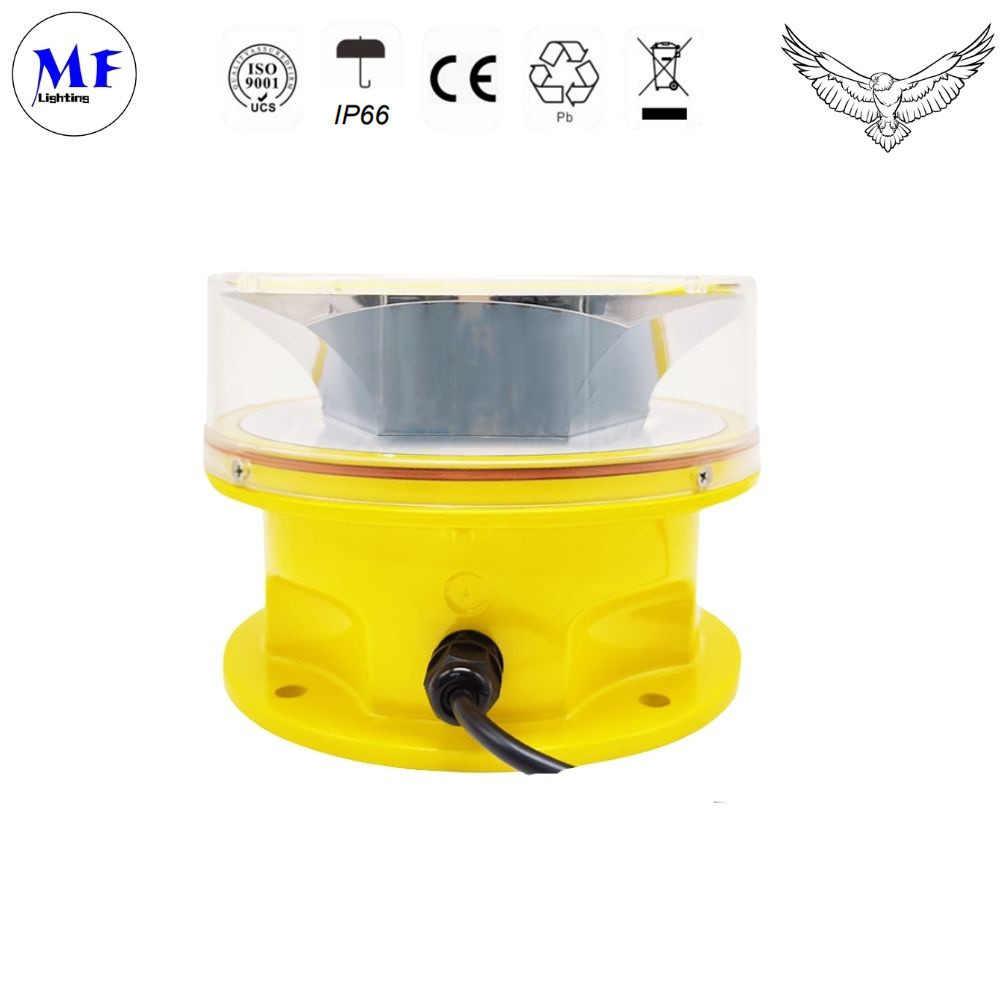

লাল আইপি 66 আইসিএও মাঝারি তীব্রতা টাইপ বি এল 864 এলইডি এভিয়েশন বাধা আলো উচ্চ বিল্ডিং এয়ারপার্ট টাওয়ারের জন্য

পণ্যের বর্ণনা

• আইসিএও-র ১৪নং অনুচ্ছেদ ১, সপ্তম সংস্করণ, ২০১৬, টেবিল ৬.৩ মাঝারি

  তীব্রতা টাইপ বি বাধা আলো
• FAA L-864



  বৈশিষ্ট্য

  বৈদ্যুতিক



  1.CREE আলোর উৎস হিসাবে অতি উচ্চ তীব্রতা LED শক্তি সঞ্চয়
  ইনক্ল্যাসেন্ট লাইট বা হ্যালোজেনের তুলনায় খরচ এবং রক্ষণাবেক্ষণ
  2.ল্যাম্পপাওয়ার সাপ্লাই ডিসি ((12V, 24V, 48V) বা এসি ((110-240VAC) উপলব্ধ

  ​​​

শারীরিক​

1.একক নকশা এবং ইউভি সুরক্ষিত পলিকার্বনেট প্রতিফলক সংলগ্ন আলো জন্য
2. ইউভি সুরক্ষা পাউডার লেপযুক্ত উজ্জ্বল হলুদ রঙের বেস আরও ভাল দৃশ্যমানতা তৈরি করে
3. বেস উপাদান ডাই কাস্টিং অ্যালুমিনিয়াম যা শক্তিশালী জারা প্রতিরোধের, শক এবং কম্পন সুরক্ষা আছে
4.বিশেষ ভালভ বেস অধীনে ইনস্টল করা নিশ্চিত বায়ু মাধ্যমে যেতে পারে কিন্তু পানি এড়ানো হয়, যাতে পুরো আলো তাপমাত্রা উচ্চ হবে না

সিস্টেম ডিজাইন​​

1. দিন/রাত্রি অপারেশনের জন্য অন্তর্নির্মিত ফটোসেল ((সন্ধ্যা থেকে ভোর পর্যন্ত অপারেশন)
2.সর্জ এবং বজ্রপাত সুরক্ষা

বাছাই

1. শুষ্ক যোগাযোগ দূরবর্তী পর্যবেক্ষণের জন্য অ্যালার্ম আউটপুট
2.ব্যবহারকারীর নিয়ন্ত্রিত ফ্ল্যাশিং হার ((২০, ৩০, ৪০, ৬০ ফ্ল্যাশ/মিনিট)
3.এনভিজি ব্যবহার করে পাইলটের জন্য ইনফ্রারেড এলইডি

আলোর বৈশিষ্ট্য

​​

আলোর উৎস	CREE উচ্চ তীব্রতা LED
উপলভ্য রং	লাল ((অন্য রঙ ঐচ্ছিক)
তীব্রতা ((cd)	≥2000cd
অনুভূমিক আউটপুট ((ডিগ্রি)	360
উল্লম্ব বিচ্ছিন্নতা (ডিগ্রি)	3
ফ্ল্যাশ বৈশিষ্ট্য	প্রতি মিনিটে ২০-৬০টি ফ্ল্যাশ ((ফ্যাক্টরি সেটিংঃ ২০fpm)
অপারেশন মোড	দুপুর থেকে সকাল পর্যন্ত, স্ট্যান্ডার্ড ভাবে।
এলইডি লাইফ এক্সপিরিয়ন্স (ঘন্টা)	> ১০০,000

বৈদ্যুতিক বৈশিষ্ট্য​

অপারেটিং ভোল্টেজ	DC ((12V, 24V, 36V, 48V) অথবা AC ((110-240VAC)
তাত্ক্ষণিক শক্তি	৪০ ওয়াট
গড় শক্তি	3W ((20fpm)
বজ্রপাত	IEC61000-4-5 L- N ±3kV, IEC61000-4-5 L- PE ±6kV, IEC61000-4-5 N- PE ±6kV
ইলেক্ট্রোস্ট্যাটিক	আইইসি৬১০০০-৪-২ যোগাযোগ স্রাব ৮ কিলোভোল্ট
সার্কিট সুরক্ষা	সমন্বিত

​

শারীরিক বৈশিষ্ট্য​

শরীরের উপাদান	ইউভি সুরক্ষিত পলিকার্বোনেট
বেস উপাদান	পাউডার লেপযুক্ত ডাই-কাস্টিং অ্যালুমিনিয়াম

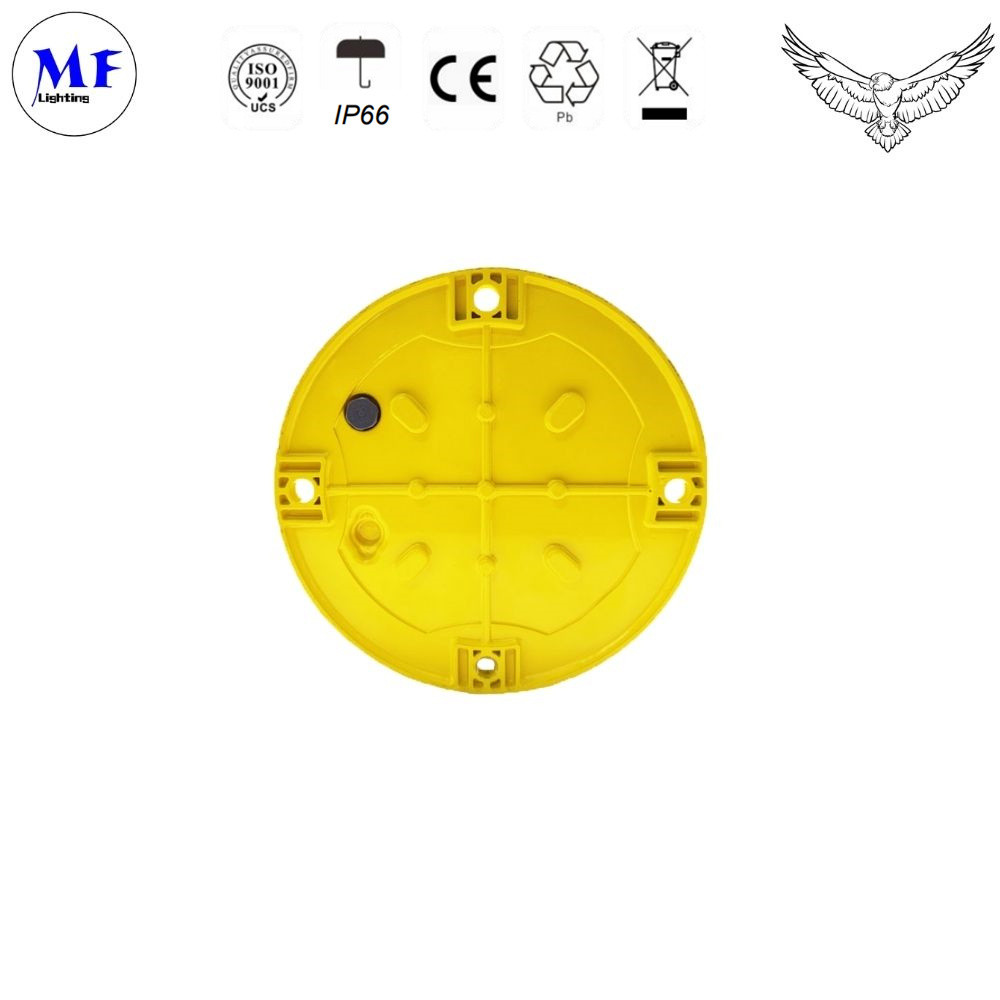

মাউন্ট	190*190*θ12
মাত্রা ((মিমি)	২২৯*২২৯*১৬৮
ওজন ((কেজি)	2.5
পণ্যের প্রত্যাশিত জীবনকাল	১০ বছর বা তার বেশি

​

পরিবেশগত কারণ

পরিবেশে তাপমাত্রা ((°C)	-৪০ থেকে ৬৫
স্টোরেজ তাপমাত্রা ((°C)	-৫৫-৭০
আর্দ্রতা	10%-95%RH ((কোনও কনডেনসেশন নেই)
বাতাসের গতি	240 কিলোমিটার/ঘন্টা
জলরোধী	আইপি ৬৬





সম্মতি

আইসিএও	Annex 14 Volume 1,"এয়ারড্রোম ডিজাইন এবং অপারেশনের সপ্তম সংস্করণ জুলাই ২০১৬, টেবিল ৬।3 মাঝারি তীব্রতার বি ধরণের লাল বাধা আলো
এফএএ	L-864



উপলব্ধ বিকল্প

ফ্ল্যাশিং রেট

এনভিজি (নাইট ভিশন গগলস) সামঞ্জস্যপূর্ণ এলইডি

শুকনো যোগাযোগের জন্য এলার্ম ((NO COM NC)

জিপিএস সিঙ্ক্রোনাইজেশন ফ্ল্যাশিং

RS485 যোগাযোগ

পাখিদের প্রতিরোধের স্পাইক

কনফিগারেশন

মডেল	পাওয়ার ইনপুট	ফ্ল্যাশ রেট	লেন্সের রঙ	ফটোসেল	শুষ্ক যোগাযোগ বিপদাশঙ্কা	জিপিএস সিঙ্ক্রোনাইজেশন ফ্ল্যাশিং	নিয়ন্ত্রণ
MF-LI-B2	110-240Vac&48dc ১২ ভিডিসি ২৪ ভিডিসি ৩৬ ভিডিসি	স্থিতিশীল 20FPM 60FPM 40FPM 30FPM	পরিষ্কার লাল	বিল্ট ইন	কোন এলার্ম নেই	কোন সিঙ্ক নেই GPS SNYC	একাকী ব্যবহার কন্ট্রোলারের সাথে ব্যবহার করা











ওয়্যারিং ডায়াগ্রাম









এই LED মাঝারি তীব্রতা টাইপ B L864 এভিয়েশন

বাধাগ্রস্ততা চিহ্নিতকরণের জন্য ডিজাইন করা লাল রঙের ঝলকানি আলো

যার উচ্চতা ৪৫ মিটারের বেশি।

আলোর উৎস জন্য অতি উচ্চ তীব্রতা CREE LED ব্যবহার করা হয়

দীর্ঘ জীবন অভিজ্ঞতা এবং ভাল পারফরম্যান্স নিশ্চিত করা।

স্ব-ডিজাইন করা রিফ্লেক্টরটি আলোর সংযোজন করতে ব্যবহৃত হয়, যা

স্ট্যান্ডার্ড আলোর তীব্রতা অর্জন করতে পারে

শক্তি খরচ।
